引言

隨著工業自動化和智能家居的快速發展，三相無刷直流（BLDC）電機因其高效率、高可靠性、低噪音和長壽命等優點，在各類應用中得到了廣泛采用。而電機驅動器的性能直接決定了整個系統的運行效果。本文基于TI公司的高性能功率MOSFET CSD18533Q5A，詳細探討三相無刷直流電機驅動器的電路設計要點。

CSD18533Q5A器件特性分析

CSD18533Q5A是一款N溝道功率MOSFET，采用NexFET技術，具有優異的開關性能和低導通電阻。其主要參數包括：

• 漏源電壓Vds：60V
• 連續漏極電流Id：25A（Tc=25°C）
• 導通電阻Rds(on)：3.3mΩ（Vgs=10V）
• 柵極電荷Qg：48nC
• 封裝：SON 5mm×6mm

這些特性使其非常適合用于三相BLDC電機驅動應用，能夠提供高效率的功率轉換和快速開關響應。

驅動器整體架構設計

三相BLDC電機驅動器通常包含以下幾個主要部分：

1. 功率級設計

采用三相全橋拓?fù)浣Y(jié)構，每相使用兩個CSD18533Q5A MOSFET組成半橋。六個MOSFET分別控制三相繞組的通電狀態，通過適當?shù)拈_(kāi)關序列實現電子換相。

2. 柵極驅動電路

為確保MOSFET的快速開關和可靠性，需要設計專用的柵極驅動電路：

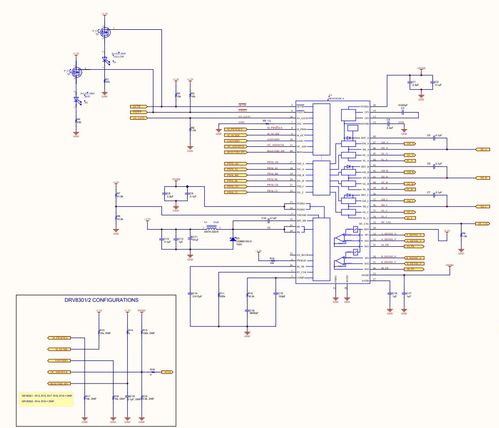

• 采用獨立的柵極驅動芯片（如DRV8301）
• 配置適當?shù)臇艠O電阻（通常2-10Ω）以控制開關速度
• 加入自舉電路為上橋臂MOSFET提供柵極驅動電壓

3. 電流檢測電路

通過采樣電阻或霍爾電流傳感器檢測相電流，為電流閉環控制提供反饋信號。

4. 位置檢測電路

根據應用需求選擇霍爾傳感器或編碼器檢測轉子位置，為電子換相提供時序信號。

5. 控制核心

采用微控制器（如STM32系列）產生PWM信號，實現速度控制和保護功能。

關鍵設計考慮因素

熱管理設計

CSD18533Q5A雖然具有低導通電阻，但在大電流工作時仍會產生可觀的熱量。設計時需要：

• 計算功率損耗：P_loss = I2×Rds(on) + 開關損耗
• 選擇合適的散熱方案：PCB銅箔散熱或外加散熱器
• 考慮環境溫度和連續工作條件

PCB布局優化

• 功率回路面積最小化以降低寄生電感
• 柵極驅動走線短而直，避免干擾
• 合理安排去耦電容位置
• 保證足夠的銅厚和通孔數量用于散熱

保護電路設計

• 過流保護：通過電流檢測實現硬件和軟件保護
• 過溫保護：利用MOSFET內部溫度傳感器或外置熱敏電阻
• 欠壓鎖定：確保柵極驅動電壓足夠
• 短路保護：防止上下橋臂直通

性能測試與驗證

完成設計后需要進行全面的測試：

• 靜態參數測試：驗證各點電壓和波形
• 動態性能測試：測量開關波形和效率
• 負載測試：在不同負載條件下驗證系統穩定性
• 溫升測試：評估散熱設計的有效性

應用領域

基于CSD18533Q5A的三相BLDC驅動器可廣泛應用于：

• 工業自動化設備
• 電動工具
• 無人機推進系統
• 汽車電子（如水泵、風扇驅動）
• 家用電器

結論

基于CSD18533Q5A設計的三相無刷直流電機驅動器，充分利用了該器件低導通電阻和高開關頻率的優勢，能夠?qū)崿F(xiàn)高效率、高可靠性的電機驅動。合理的電路設計和PCB布局是確保系統性能的關鍵。隨著技術的不斷發展，這種設計方案將在更多領域發揮重要作用，推動電機驅動技術向更高性能、更小體積的方向發展。
